1熱力膨脹閥

目前氟利昂冷藏庫中多采用的節流裝置是熱力膨脹閥，熱力膨脹閥的工作原理是通過感受蒸發器出口制冷劑蒸氣過熱度的大小，來調節制冷劑的流量，以維持恒定的過熱度，在控制原理上屬于比例調節器。雖然熱力膨脹閥可以自動調節制冷劑的流量，但是它的缺點也是很顯著的。

（1）對過熱度響應的延遲時間長，特別是容積延遲。

蒸發器出口處的過熱蒸氣先把熱量傳給感溫包外殼，感溫包外殼本身就具有較大的熱惰性，造成了一定的容積延遲，感溫包外殼把熱量傳給感溫介質，這又產生了進一步的延遲。延遲的結果會導致熱力膨脹閥交替地開大或關小，即產生振蕩現象。

當膨脹閥開得過大時，蒸發器出口過熱度偏低，吸氣壓力上升；當閥開得過小時，蒸發器供液不足，吸氣壓力降低。這對整個系統的經濟性和安全性都會產生不利影響。實驗表明，熱力膨脹閥調節效果對小型裝置要十幾分鐘，大型裝置要30 min～40 min才穩定。

（2）調節范圍有限。

因?yàn)榕c閥針連接的膜片的變形量有限，使得閥針的運動位移較小，故流量調節范圍小。這對于負荷變化較大的冷藏庫或者采用變頻壓縮機的系統，熱力膨脹閥便無法滿足要求。

（3）調節精度低。

熱力膨脹閥的執行機構膜片由于加工精度和安裝等因素，會產生的變形及影響變形靈敏度，故難以達到較高的調節精度。

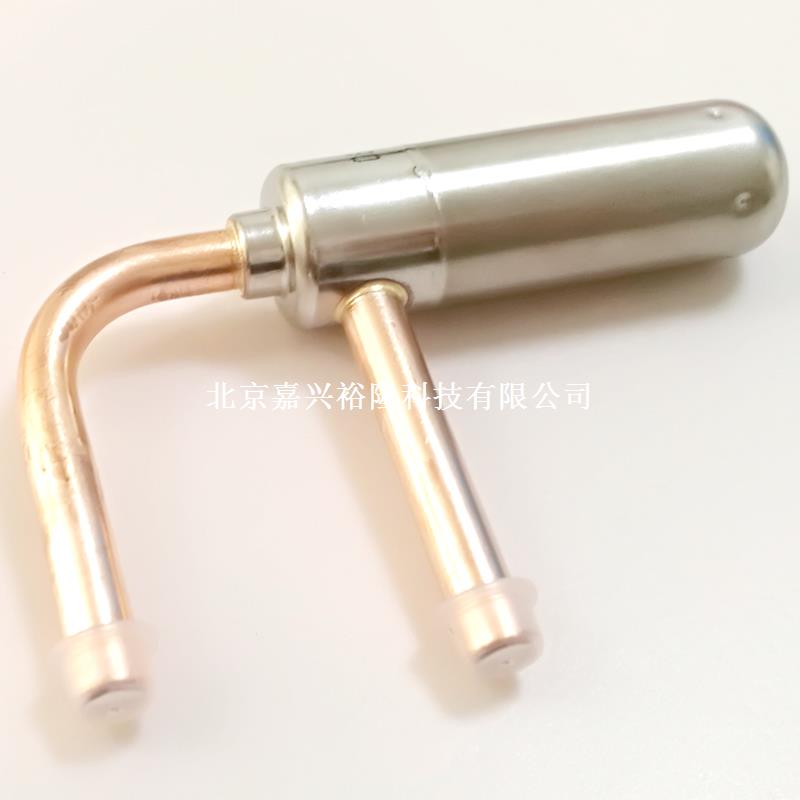

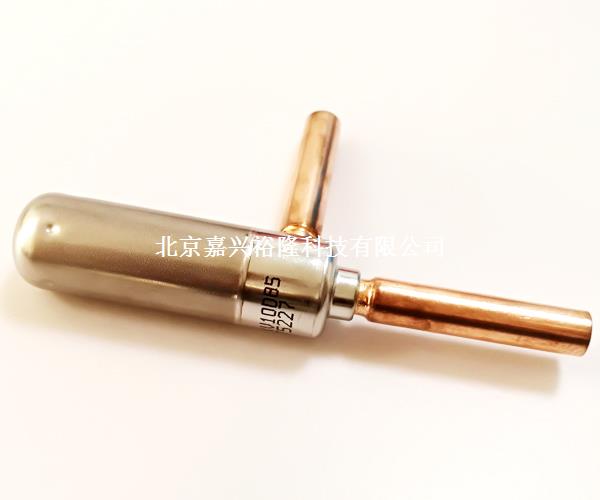

2電子膨脹閥

電子膨脹閥是按照預設程序調節蒸發器供液量，因?qū)儆陔娮邮秸{(diào)節模式，故稱為電子膨脹閥。它適應了制冷機電一體化的發展要求，具有熱力膨脹閥無法比擬的優良特性，為制冷系統的智能化控制提供了條件，是一種很有發展前途的自控節能元件。電子膨脹閥與熱膨脹閥的基本用途相同，結構上多種多樣，但在性能上，兩者卻存在較大的差異。

從控制實現的角度來看，電子膨脹閥由控制器、執行器和傳感器3部分構成，通常所說的電子膨脹閥大多僅指執行器，即可控驅動裝置和閥體，實際上僅有這一部分是無法完成控制功能的。電子膨脹閥控制器的核心硬件為單片機，如控制器同時要完成壓縮機及風機的變頻等控制功能，一般采用多機級連的形式。電子膨脹閥的傳感器通常采用熱電偶或熱電阻。
