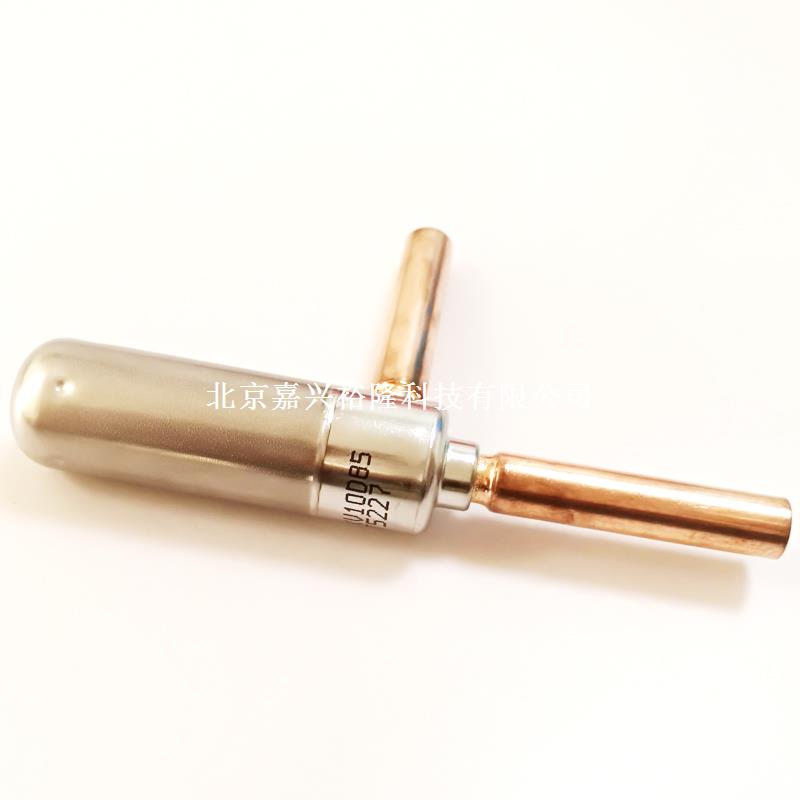

電子膨脹閥的工作原理
電子膨脹閥的驅動方式是控制器通過對傳感器采集得到的參數進行計算，向驅動板發出調節指令，由驅動板向電子膨脹閥輸出電信號，驅動電子膨脹閥的動作。電子膨脹閥從全閉到全開狀態其用時僅需幾秒鐘，反應和動作速度快，不存在靜態過熱度現象，且開閉特性和速度均可人為設定，尤其適合于工況波動劇烈的熱泵機組的使用。

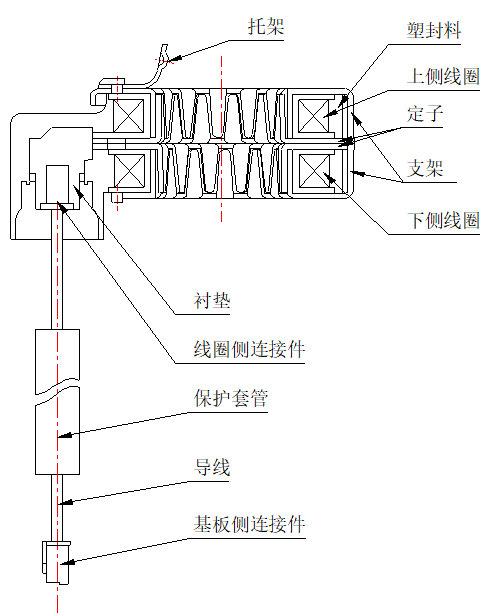

電子膨脹閥的驅動部件是一個脈沖步進電動機，它的轉子和定子之間由一個薄圓筒形襯套相隔開，使定子不與制冷劑相接觸。
定子線圈接收微處理器送來的脈沖電壓，使轉子以一定的角度步進式向左或向右旋轉
根據電子膨脹閥電動機定子線圈的引線數量不同，電子膨脹閥一般有兩種，一種是6根引線，一種是5根引線，6根與5根引線的工作原理是一樣的，只是6根引線比5根引線多了一根公共端。
電子膨脹閥的工作過程如下：
1）、安裝在蒸發器進口及出口處的數個溫度傳感器檢測出進、出口處的溫度，井輸入到微處理器中，經過比較運算電路，使定子繞組得到脈沖電壓，從而產生旋轉磁場。
2）、與轉子一體的轉軸旋轉
3）、由于閥體上螺母的作用，轉軸一邊旋轉，一邊作直線運動
4）、轉軸前端的閥芯在閥孔內進、出移動，流通截面變化
5）、流過電子膨脹閥的制冷劑的流量發生變化
6）、微處理器停止對電機定子繞組供電
7）、 轉子停止旋轉
8）、流過電子膨脹閥的制冷劑的流量固定不變
9）、當微處理器再次對電機定子繞組供電時，恢復到第1）步
以上就是今天北京嘉興裕隆介紹的電子膨脹閥的工作原理的相關內容，如果您想了解更多電子膨脹閥的相關內容，歡迎您來電咨詢，我們將盡最大的努力滿足您的需求。
