圖說四通換向閥的構成和原理

來源：嘉興裕隆瀏覽：- 發布日期：2017-05-22 17:09:50【大中小】

說起四通換向閥，大家首先想到的是不是日本鷺宮？毫無疑問，鷺宮的四通換向閥在市場占據很大比重，我司作為日本華鷺在中國區的一級代理商也非常重視四通換向閥市場。
一、四通換向閥的構成

四通換向閥主要由四通氣動換向閥（主閥）、電磁換向閥（控制閥）及毛細管組成。主閥內由滑塊、活塞組成活動閥芯，主閥閥體兩端有通孔可使兩端的毛細管與閥體內空間相連通，滑塊兩端分別固定有活塞，活塞兩邊的空間可通過活塞上的排氣孔相通?？刂崎y由閥體和電磁線圈組成。閥體內有針型閥芯。主閥與控制閥之間有三根（或四根）毛細管相連，形成四通換向閥的整體。

二、四根毛細管連接主閥與控制閥的四通換向閥原理介紹

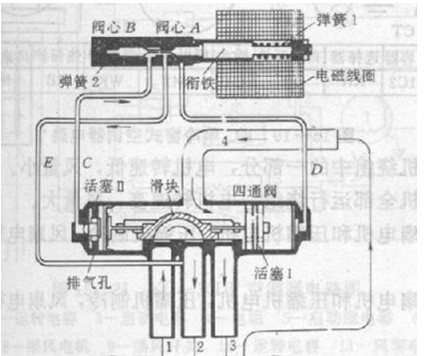

主閥與控制閥有四根毛細管連接的四通換向閥，與三根毛細管連接的四通換向閥相比較，控制閥下邊的三根毛細管連接方法相同，但在控制閥上增加了一根毛細管連接至主閥的高壓進氣管4，多了一條高壓通道。這種四通換向閥的控制閥與主閥在結構和動作原理上基本一致，即：控制閥本身也是一個四通換相閥。當系統處于制冷狀態時，電磁線圈不通電，控制閥釋放，閥芯因彈簧力作用移至左端，毛細管E與C連通，B與D連通，主閥管口4 內的高壓通過毛細管B、D進入主閥內右端空間，主閥內左端空間經毛細管C、E連至低壓出氣口2，主閥內部壓力為右高左低，活塞帶動滑塊移向左端，管口2與1連通，4與3連通；當系統處于制熱狀態時，電磁線圈通電，電磁力的作用使控制閥閥芯移向右端，毛細管E與D連通，B與C連通，主閥內左端成為高壓而右端變成低壓，閥芯被推向右端，管口2與3連通，4與1連通。
三、四通換向閥在應用中的注意事項
1）四通換向閥的各接口焊接應嚴密、可靠，避免出現假焊、虛焊等不良現象；
2）四通換向閥不應出現與其它管路、部件碰撞、摩擦現象，以避免造成噪音及部件損壞等后果；
3）四通換向閥線圈應固定牢固，避免出現松動現象，影響四通閥吸合的可靠性；
4）四通換向閥在焊接時必須采取有效的降溫措施，以防置在焊接過程中因高溫引起閥芯變形，造成部件報廢； 5）使用中四通換向閥的四根管路應為2熱2涼，如出現溫差過小或無溫差，說明四通換向閥高、低壓已經串氣，應及時更換四通換向閥。
