商用空調電子膨脹閥的工作原理和檢測方法

來源：嘉興裕隆瀏覽：- 發布日期：2017-06-16 12:01:19【大中小】

電子膨脹閥、四通換向閥是節能、環保的主導產品。并且從占有的市場份額來看，電子膨脹閥等自動控制元器件將會繼續向商用空調、商業制冷控制元器件領域延伸發展。
在商用空調中，空調電子膨脹閥在冷媒系統中的作用是：保持系統高壓側和低壓側的壓力差，并調整液體管路進入蒸發器的高壓液態制冷劑的流量，以保證制冷劑能在蒸發器內處在期望的低壓下蒸發，與此同時，也能在高壓狀況下在冷凝器內凝結。即，節流的作用。

一、工作原理

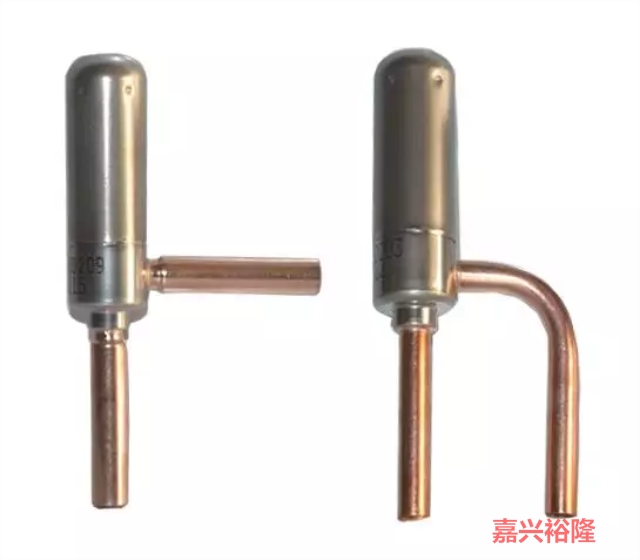

電子膨脹閥實物如圖所示。其工作原理是：電腦板根據用戶設置的溫度及采集的溫度，按單片機的軟件程序進行邏輯運算后，輸出相應序列的運轉指令，通過電子控制器發送脈沖信號到線圈上，控制轉子部件的旋轉，通過絲桿和螺母的傳動，將轉子部件的旋轉運動轉化為閥針沿軸向直線移動，在線圈內部有不同的繞組配置，極性由施加的電信號改變。當以脈沖形式施加適合的組合信號時，線圈迫使閥轉子步進，控制步進電機正轉或反轉，帶動閥桿和閥針上移或下移，最終按照設定的方向步進到所需位置，以調節閥口的通流面積，達到調節制冷劑的流量的目的。

二、檢測方法
一方面，正常情況下，電子膨脹閥在通電后有“咔嗒”的響聲。若沒有響聲，或在制冷時膨脹閥在壓縮機工作后開始結霜，那么則需要檢測其線圈和供電情況是否正常。如果電壓正常，說明電腦板正常，如果此時膨脹閥內沒有響聲，就是膨脹閥不良，應先測量電子膨脹閥線圈直流電阻如果正常，就可能是閥體內被臟污堵住了，可用高壓氣體進行吹洗。
另一方面，在斷電時電子膨脹閥進行復位處理，應通過聽聲音或感覺是否有振動來判定閥針有沒有有問題。在關機狀態下，閥芯一般處在最大開度，此時斷開線圈引線，然后開機運行，如果此時制冷劑無法通過，那么則判定閥針卡死。正常情況下，用手摸電子膨脹閥的兩端，進口處是溫的，出口處是涼的。
三、安裝與焊接注意事項
其一，安裝電子膨脹閥時，應安裝100目以上的過濾網，并以閥體及線圈的斷面中心線為軸，且將線圈朝上，使之在垂直±15°以內。其二，電子膨脹閥與過濾網進行焊接時，需對閥體進行冷卻保護，使閥主體溫度不超過120℃，并要防止雜質進入閥體內部。其三，火焰不要直對閥體，同時需向閥體內部充入氮?dú)猓苑乐巩a(chǎn)生氧化物。其四，控制器的輸出電壓必須與線圈的指定電壓一致，一般是12V直流電源。如果所加電壓與指定電壓不符，會出現線圈燒毀，或閥針動作異常等故障。
