釬焊式換熱器技術、原理和通道類型

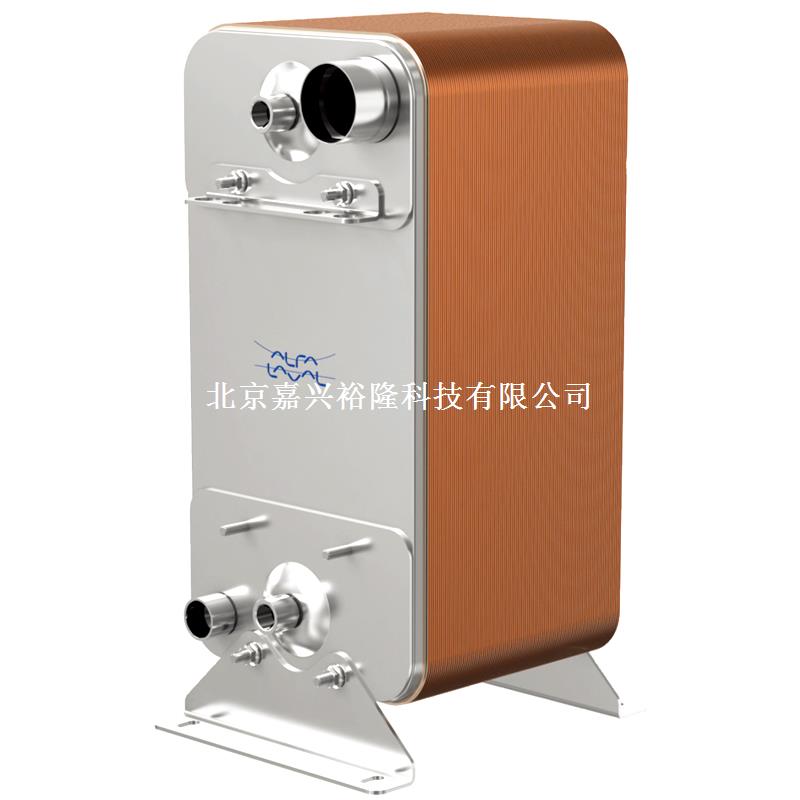

釬焊式換熱器技術
釬焊式換熱器是在介質間傳輸熱量的最有效方法之一。釬焊式換熱器整機由波紋通道板組成，它們組合在一起形成復雜的釬焊式換熱器通道，冷熱介質的分配就是通過這些通道完成的。冷熱介質分隔在波紋板兩邊，盡可能接近但不會混合；當它們并肩流動時，熱量就從一種介質傳輸?shù)搅肆硪环N介質?；谀K化的產品概念以及完全可定制的部件，我們始終能夠為每種換熱器應用找到最適合的解決方案。
釬焊式換熱器結構原理
釬焊式換熱器大體上是由一組前后檔板之間的波形管道板構成的。釬焊式換熱器檔板組件由密封板、密封圈和檔板組成。釬焊式換熱器接口類型可以根據市場和應用領域的具體要求進行定制。在真空釬焊過程中，板片和填充材料（釬焊焊料）之間的每個接觸點處會形成一個焊接點。利用這樣的設計方式，可以制造出由兩個不同的通道或回路組成的換熱器。密封板用于密封檔板與第一個和最后一個通道板之間的空隙。檔板的數量取決于的類型、尺寸及壓力等級等。有些裝有密封圈，用于密封通道板和檔板之間的空隙。有些的密封圈與檔板和第一個或最后一個通道板是合為一體的。
釬焊式換熱器通道類型
一個釬焊式換熱器中的板片數通?？啥噙_(dá)幾十片，釬焊式換熱器流體在板間的流程可以按具體的使用情況加以靈活地組合，一般有單流程與多流程的各種組合。如兩側介質均勻單流程，也可以一側介質為單流程另一側介質為雙流程，還可以兩側介質為不同多流程組合。
