日本鷺宮KV電子膨脹閥的勵磁方式及驅動方式：

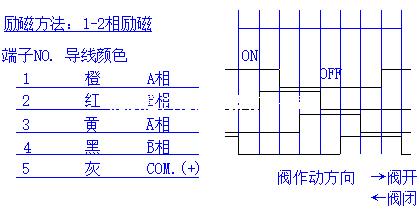

1、勵磁方式是1-2相勵磁，驅動方式請使用單極驅動（參照下圖）

2、鷺宮KV電子膨脹閥線圈部的繞線為雙股線。

3、端子No.與導線顏色（勵磁相）之間的關系，請確認圖紙。有可能與上面的不一樣。

1、勵磁速度請使用31.25pps或83.4pps。若使用其它的勵磁速度，電機部的特性有可能發生變化、有可能失步。

2、另外，有些型號只推薦使用31.25pps。請根據圖紙進行確認。

3、請將勵磁速度的許容差控制在±5%以內。但是，如果在圖紙上有標明許容差，以圖紙為準。

1、額定電壓，根據線圈部的型號的不同，有DC12V或DC24V。請確認圖紙。

2、電壓的許容差請控制在±10%以內。如果電壓低，有可能造成動作不良。相反，施加電壓過高，有可能造成線圈部的溫度上升值超過絕緣等級規定的允許最高溫度。請參照圖紙上的線圈絕緣等級。

3、請保證使用的電壓波形是沒有變形的矩形波電壓。

4、為了防止線圈部的溫度上升，在閥停止動作時，請不要通電，請將通電率控制在50%以內。

日本鷺宮KV電子膨脹閥的電流方向請將COM側作為正極（+）

1、初期（控制前）的閥基點定位，請在閥閉方向勵磁520脈沖，在A相勵磁狀態下，為0脈沖。

2、閥基點定位的壽命次數，請根據產品標準。
