四通閥是熱泵式空調的重要部件，其主要作用是通過閥芯與閥體之間的相對運動來改變制冷劑的流動方向，從而使熱泵空調器實現制冷方式與制熱方式的切換，實現冬季除霜功能。

一、四通閥結構

空調用電磁四通換向閥是由四通氣動換向閥(主閥)、電磁換向閥(控制閥)和毛細管組成。在主閥中，由滑塊、活塞構成活動閥芯，主閥體兩端設有通孔，以使毛細管與閥體內空間相連通，滑塊兩端分別固定活塞，活塞兩側的空間可通過活塞相通。控制閥門包括：閥體和帶有針形閥芯的電磁線圈。可拆下電磁線圈，主閥與控制閥和毛細管焊接為一體。在主閥和控制閥之間有四根毛細管連接，構成四通換向閥整體結構。

二、工作原理

1.制冷

在電磁閥線圈處于斷電狀態時，控制閥釋放，閥芯被彈簧力作用移到右端，毛細管D和C相通，E和S相通，主閥D側D側的高壓氣體通過毛細管D、C側的高壓氣體通過主閥(C、D、C、毛細管)排出。

2、制熱

在四通閥電磁線圈處于通電狀態時，控制滑閥在電磁力的作用下克服壓縮彈簧的張力而左移，E與D相連，S與C相連，高壓氣體通過毛細管①后進入主閥右端空間，主閥內部壓力為右高壓壓低，使吸氣管(E)與室外機接管(C)相連，高壓氣體通過毛細管①和外部機連接(C、E)，然后向左端壓，使吸氣管(C)與室外機接管(C、E)相連接。

三、空調四通閥能正常工作的前提

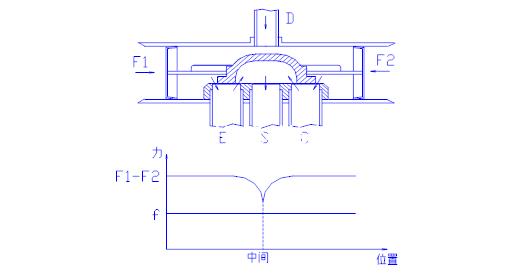

所供應的線圈電壓必須在額定范圍內；四通閥閥體和閥芯通道、毛細管、密封圈不得變形，保證滑閥平穩移動；四通閥換向時，活塞兩端必須保證有足夠的壓差，克服滑閥的摩擦阻力；閥體應清潔，以確保不卡死主滑閥；四通閥換向時，活塞兩端產生壓力的介質是氣體，不能是液體。
