板式換熱器的構造有哪些？板式換熱器原理

來源：嘉興裕隆瀏覽：- 發布日期：2023-02-10 10:41:27【大中小】

板式換熱器主要有兩種類型：可拆卸式（也叫框架式）和釬焊式。板材主要有三種類型：人字形波紋板、水平直線波紋板和瘤形板。

板式換熱器的主要構造：

(1)板式換熱器板和板式換熱器密封墊；

(2)固定壓板；

(3)活動壓板；

(4)夾緊螺栓；

(5)上導桿；

(6)下導桿；

(7)后立柱。

板式換熱器由一組堆疊成通道式板組件的板組成，兩端分別裝有帶噴嘴的端板。整機采用真空釬焊，相鄰?fù)ǖ婪謩e流過兩種介質，相鄰?fù)ǖ乐g的板是波紋狀的，以加強兩種介質之間的熱交換。在制冷用釬焊式板式換熱器中，水通道總是比制冷劑通道多一個。

板式換熱器是由一定波紋形狀的金屬板疊加而成的一種新型高效換熱器。結構包括墊片、壓板和框架。板由密封墊圈密封和引導，并且兩個流體通道被分開。冷、熱交換介質流經各自的通道，與分離的板片進行熱交換，從而達到用戶所需的溫度。

板式換熱器每塊板的四角有孔，組裝成板束，形成流體分配管和收集管。熱交換后，冷、熱介質從各自的收集管回流，循環使用。

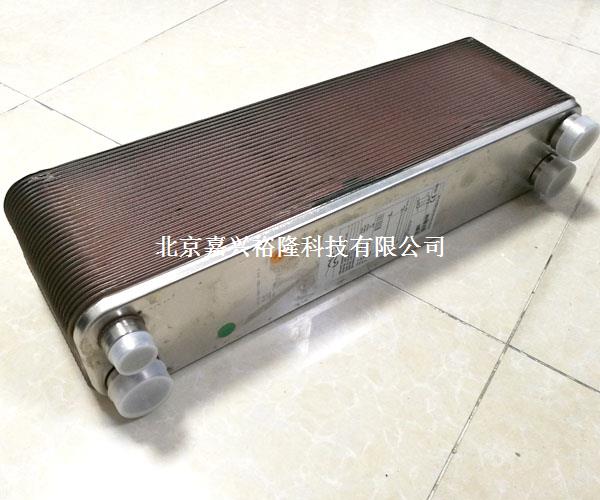

更多阿法拉伐板式換熱器的相關內容，歡迎您來電咨詢，我們將盡最大的努力滿足您的需求。北京嘉興裕隆公司（以下簡稱：北京嘉興）成立20年來一直致力于空調制冷行業的深耕與服務。北京嘉興是：日本鷺宮/佛山華鷺中國區一級代理商，瑞典阿法拉伐板式換熱器的授權經銷商，廣州日立壓縮機的特約經銷商，以及丹佛斯、艾默生、卡士妥等進口制冷配件經銷商。
