電子膨脹閥管組是空調(diào)系統(tǒng)的關(guān)鍵部件，關(guān)系到整個(gè)機(jī)組的運(yùn)行狀態(tài)。電子膨脹閥的不良會給整個(gè)空調(diào)系統(tǒng)造成致命的危害，如壓縮機(jī)回液、室內(nèi)機(jī)結(jié)冰漏水、室內(nèi)機(jī)沒有效果等等。而電子膨脹閥是一種十分精密的零部件，其內(nèi)部的步進(jìn)電機(jī)等部件在高溫的情況下極易受到損壞。因此，電子膨脹閥管組的焊接過程是一種十分重要的工序，必須按照電子膨脹閥式樣本的要求，對電子膨脹閥的焊接做好足夠的保護(hù)措施，保證電子膨脹閥閥體的溫度不超過樣本的規(guī)定要求（一般要求不超過120度）。

電子膨脹閥焊接方法

通常電子膨脹閥焊接時(shí)的保護(hù)措施是對閥體用水進(jìn)行降溫，以往的做法是在閥體上包一塊濕布，這種做法有明顯的缺陷，因?yàn)殂~管的導(dǎo)熱性能極好，僅靠包塊濕布是無法保證閥體的溫度不超過規(guī)定要求的，這樣會導(dǎo)致電子膨脹閥管組不良率非常的高。

下面兩種方法可以很大程度上保障電子膨脹閥在焊接時(shí)不會被燒壞，降低電子膨脹閥管組的不良率。

1.將電子膨脹閥閥體整個(gè)浸到水中，將電子膨脹閥的進(jìn)出管與其連接管進(jìn)行焊接，焊接時(shí)必須進(jìn)行充氮保護(hù)。必須注意，為了防止充入的氮?dú)獗患訜岢筛邷貧怏w從閥芯經(jīng)過損壞電子膨脹閥，焊接時(shí)必須從膨脹閥的進(jìn)出口分別充氮?dú)膺M(jìn)行保護(hù)。具操作如下：

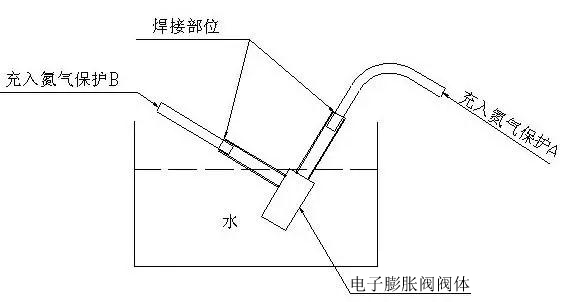

如上圖中所示，焊接左端接管時(shí)，如圖示意位置“充入氮?dú)獗Ｗo(hù)A”充入氮?dú)?，防止焊接時(shí)對部件造成氧化，同時(shí)也保證了加熱的高溫氮?dú)獠粡拈y芯通過；同樣焊接右端接管時(shí)，如圖示意位置“充入氮?dú)獗Ｗo(hù)B”充入氮?dú)獗ＷC被加熱的高溫氮?dú)獠粡拈y芯通過。

2.在焊接電子膨脹閥管組時(shí)，用噴水頭對電子膨脹閥閥體進(jìn)行連續(xù)的噴水，水流量的大小必須保障流經(jīng)膨脹閥閥體的整個(gè)表面。和前面所述的一樣，焊接時(shí)也必須進(jìn)行充氮保護(hù)。必須注意，為了防止充入的氮?dú)獗患訜岢筛邷貧怏w從閥芯經(jīng)過損壞電子膨脹閥，焊接時(shí)必須從膨脹閥的進(jìn)出口分別充氮?dú)膺M(jìn)行保護(hù)。具體操作如下：

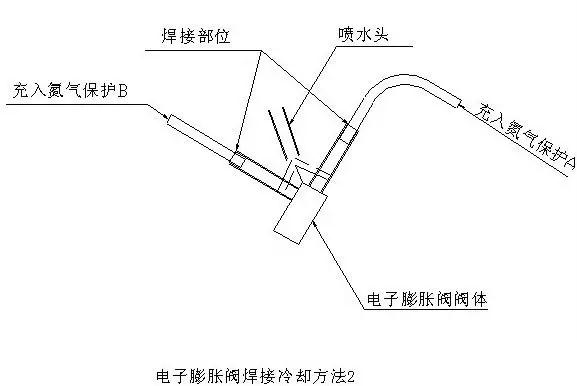

如上圖中所示，焊接左端接管時(shí)，如圖示意位置“充入氮?dú)獗Ｗo(hù)A”充入氮?dú)?，防止焊接時(shí)對部件造成氧化，同時(shí)也保證了加熱的高溫氮?dú)獠粡拈y芯通過；同樣焊接右端接管時(shí)，如圖示意位置“充入氮?dú)獗Ｗo(hù)B”充入氮?dú)獗ＷC被加熱的高溫氮?dú)獠粡拈y芯通過。

該操作適用于現(xiàn)場維修：焊接噴水時(shí)，可以用一個(gè)礦泉水瓶子，罐滿水，在蓋子上打一個(gè)孔．焊接時(shí)將瓶里的水?dāng)D出來，連續(xù)均勻的噴在閥體上，為了使水噴到閥上更加均勻，可以先用濕布把閥體包起來，焊接時(shí)直接把水噴到濕布上，水流量必須合適，必須保證濕布持續(xù)處于濕潤的狀態(tài)，絕對注意水不能噴到閥體內(nèi)部．焊接充氮?dú)獠僮鞅容^容易，不作贅述，但需要確認(rèn)焊接時(shí)膨脹閥是打開的。
